La machine CNC prototype assemblé et testée en janvier 2025 en France a validé l'efficacité les systèmes NALCNC ...

Kits et machines NALCNC-PRINT : présentation générale et vente privée exclusive avec 70 % de réduction ! Les dernières optimisations du prototype NALCNC de janvier 2025, développé à Bourges, en France.

NALCNC-PRINT

Systèmes CNC Optimisés | Rigidité Structurelle Performante

Conçus pour composer ou construire des fraiseuses CNC optimisées pour l’usinage intensif : Menuiserie, Charpenterie et Découpe Grand Format. Les technologies NALCNC-PRINT répondent à un besoin précis : fabriquer des machines CNC puissantes et grand format, capables de réaliser des fraisages précis en passes profondes et rapides dans les bois massifs durs, sans les coûts de l'industrie lourde. Machines complètes prêtes à l'usage ou des KITs DIY, les systèmes reposent sur une innovation de structure hybride unique.

Structure Hybride optimisée | impression 3D renforcée par des barres en acier

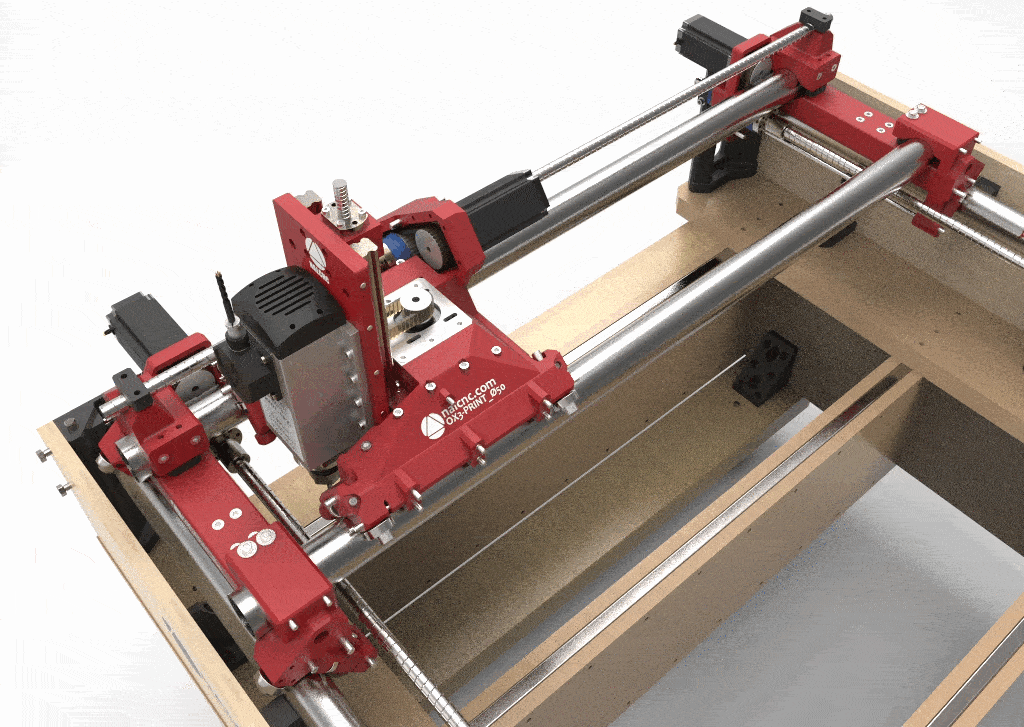

Les fondamentaux d’un système NALCNC-PRINT reposent sur trois modules techniques (1 module YZ et 2 modules X-X). Ces composants d’ingénierie sont fabriqués par impression 3D FDM (PETG-Pro, PETG-CF et/ou PAH-CF) et renforcés par des barres d’acier filetées judicieusement positionnées et vissées après impression pour une intégration parfaite.

• Principe : Cette structure fonctionne comme un béton armé haute performance. Le matériau d’impression 3D assure la précision géométrique, tandis que les barres d’acier confèrent une résistance exceptionnelle à la traction, à la torsion et une stabilité dimensionnelle parfaite.

• Performance : Grâce à cette association, les modules offrent une robustesse et une précision équivalentes à des pièces usinées en aluminium, mais à un coût bien inférieur. Ces modules assurent une grande modularité pour créer des systèmes CNC à portique mobile grand format.

Mécaniques linéaires | Écrou en rotation sur vis fixe

Chaque module YZ et X-X intègre nativement une cinématique professionnelle où l'écrou entre en rotation sur une vis immobile. Ce système élimine le phénomène de "fouet" (vibration) sur les grandes longueurs, garantissant une vélocité constante.

Deux configurations de transmission sont disponibles selon vos exigences :

• OPTION A | Vis à billes SFU1610 + écrou — Précision et Puissance. La référence pour l'usinage intensif. Le roulement des billes offre un rendement supérieur à 90 %, permettant des vitesses élevées et une usure quasi nulle, idéale pour les cadences industrielles.

• OPTION B | Vis trapézoïdale T8-Lead10mm + écrou — Performance et Efficacité. Une solution optimisée pour un excellent rapport performance/prix. Le pas de 10 mm assure des déplacements rapides, tandis que la géométrie du filetage trapézoïdal offre une stabilité naturelle. C'est l'option idéale pour des machines polyvalentes exigeant une maintenance simplifiée et une grande tolérance aux environnements poussiéreux.

Systèmes OX et QX : Modularité Totale

Les systèmes NALCNC-PRINT permettent de configurer des zones d'usinage allant de 500 × 500 mm à 1500 × 3000 mm (et au-delà sur demande).

• OX : Pour tubes guides ronds (Ø 30, 40 ou 50 mm).

• QX : Pour tubes guides carrés (30, 40 ou 50 mm).

• Axe Z : Toujours installé sur chaque module YZ, avec des rails linéaires HGR20 (ou HGR15) et une vis à billes SFU1204 pour une plongée rigide. Cette combinaison garantit l'absence de jeu et une extrême rigidité lorsque l'outil travaille en force dans la matière.

Formats - Disponibilité - Contrôleurs CNC

• Machines Complètes : Livrées prêtes à l’emploi, configurées avec des contrôleurs 32 bits (Arduino R4Minima + GRBL32 / fluidNC) par défaut, ou (MakerFr V3.0 - Jackpot3 + FluidNC) ou MASSO pour les très grands formats, ou un controleur Arduino NANO ESP32 + FluidNC .

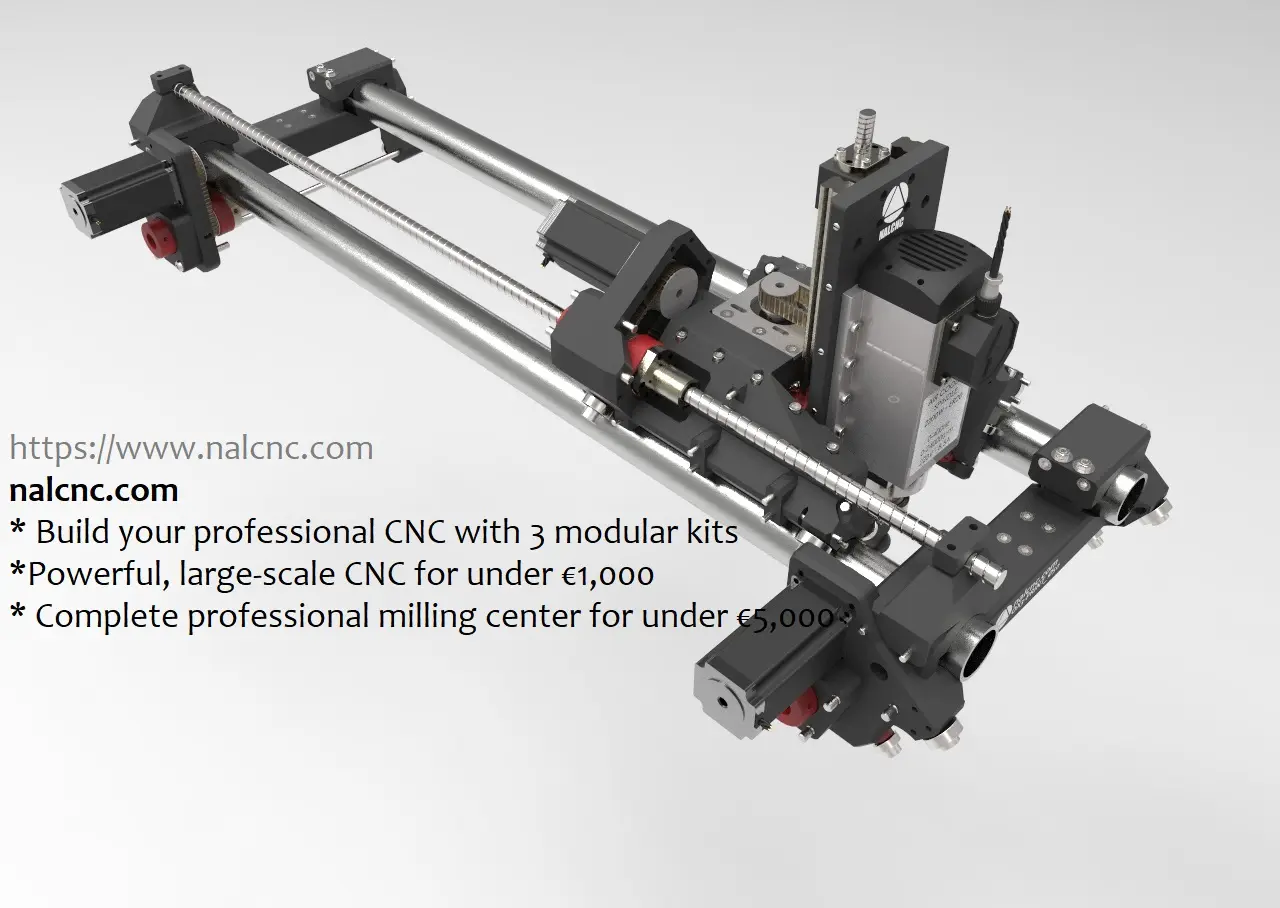

• Kits NALCNC-PRINT : Incluent les 3 modules fondamentaux fabriqués en interne + 4 modules BX, et peuvent inclure aussi 4 tubes guides en acier et les 3 vis à billes (ou 3 vis trapézoïdales) des mécaniques linéaires des axes XX et Y. Les kits DIY (composer votre CNC vous même) ont une compatibilité totale avec tous les contrôleurs CNC et tous les firmwares et logiciels des écosystèmes CNC Open source et Pro, controleurs Arduino R4Minima + GRBL32

Compatibilité Totale avec contrôleurs CNC Open Source et Pro

• Contrôleurs : Arduino+CNC Shield, Arduino R4Minima + GRBL32 , MakerFr V3.0, Jackpot3, , MASSO, DDCS Expert.

• Logiciels et micrologiciels : FluidNC, GRBL, LinuxCNC, CNCjs, gSender, UGS, Ca

Pour garantir la qualité géométrique et la robustesse du portique CNC, les modules critiques (YZ et X-X) sont produits par NALCNC. Tout le reste de l’écosystème est OPEN SOURCE OCL et DISPONIBLE EN TELECHARGEMENT !

• MODULES BX supports et guides linéaires (X-X)

• BASE FIXE POUR MACHINE CNC

• ETABLI TECHNIQUE POUR MACHINE CNC

•


• Fichiers 3D-STEP pour les modules BX et toutes les pièces imprimables.

• Plans 2D-DXF pour les éléments de structure en panneaux bois (18 mm).

• Liberté totale de choix pour la motorisation (Nema 23) et l'électronique de puissance

NALCNC-PRINT

Optimisations techniques pour productions de qualité.

Focus sur la mécanique linéaire des kits OX et QX.

Ingénierie du Guidage Axes X et Y : Système à 3 lignes de roulement

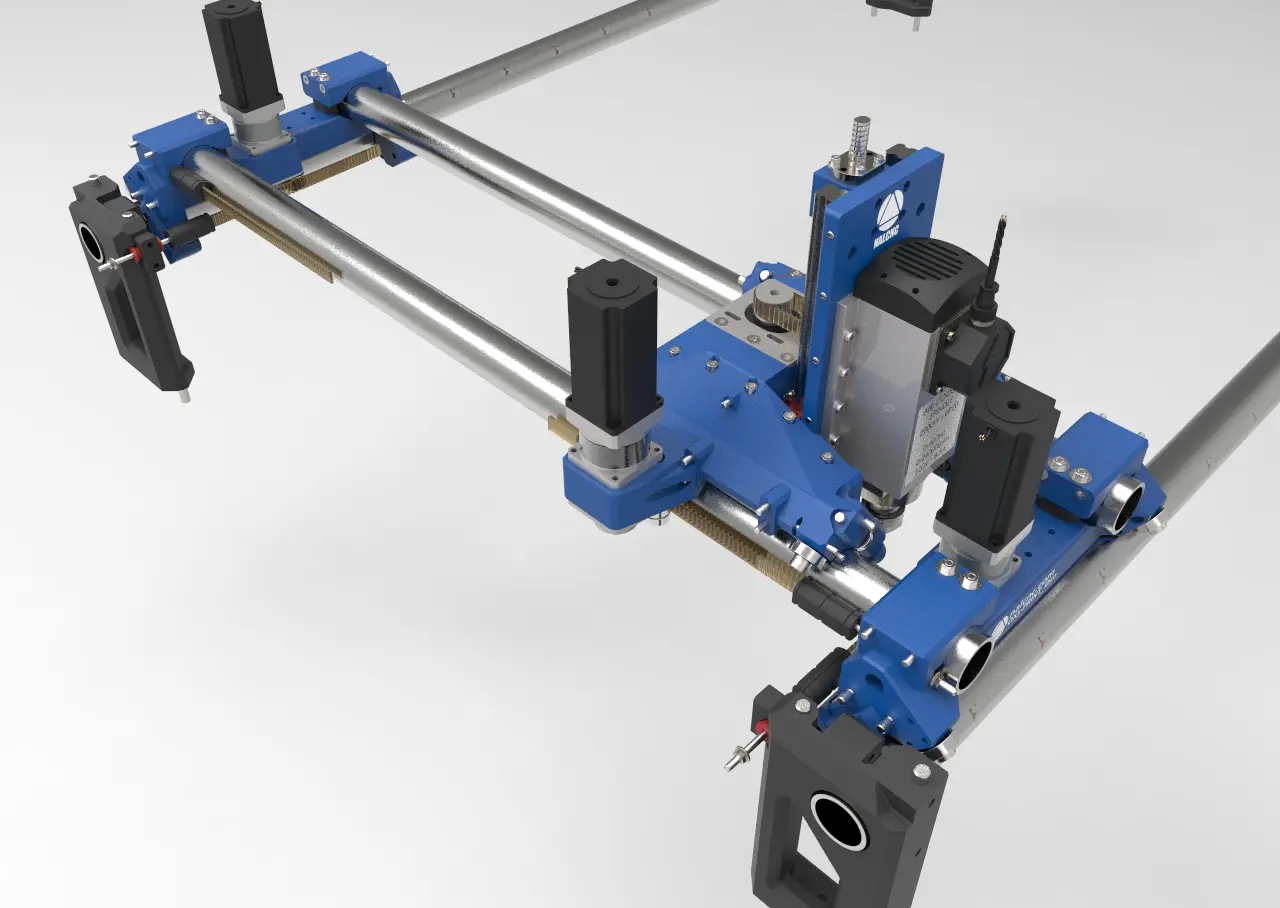

La force des modules NALCNC-PRINT réside dans une cinématique de guidage optimisée. Un système à trois lignes de roulement induit une stabilité supérieure qui contraint parfaitement les tubes guides et les modules :

GEOMETRIE DE GUIDAGE : Des roulements correctement positionnés dans chaque module assurent une pression constante et un centrage automatique sur le tube. Cette configuration élimine tout jeu parasite tout en supportant les charges de torsion lors des passes profondes.

• Compatibilité Totale (OX & QX) :

  • OX (Rond) : Optimisé pour tubes acier Ø 30, 40 ou 50 mm.

  • QX (Carré) : Optimisé pour profilés acier 30, 40 ou 50 mm.

• Avantage Structurel : Le guidage sur tubes à forte section permet d'atteindre une inertie et une rigidité de portique bien supérieures aux profilés aluminium rainurés standards, pour un coût matière réduit.

ÉCROU ROTATIF SUR VIS FIXE (moteur NEMA 23, transmission courroie HTD5M15, poulie 24 dents),

• Axe X : deux mécanismes indépendants (synchronisation parfaite),
• Axe Y : un mécanisme unique.

Installation simple : les vis simplement coupées à la scie, écrous rotatifs montés avec 4 à 6 vis M6.

Axe Z (Intégré au Module YZ) : Précision et Plongée Rigide

L'axe Z des systèmes NALCNC-PRINT est conçu pour supporter les contraintes verticales extrêmes lors des fraisages en bois debout ou en passes profondes. Contrairement aux solutions DIY légères, des composants issus de la machine-outil industrielle sont ici mis en œuvre :

• Guidage Linéaire : 2 rails acier HGR20 (ou HGR15) avec patins à billes haute charge, garantissant une absence totale de jeu latéral et une rigidité absolue du support de broche.

• Transmission : Entraînement par vis à billes SFU1204 et écrou à billes, couplée à une transmission par poulies/courroie HTD5M15.

• Motorisation : Motorisation NEMA 23 (pas-à-pas ou hybride) pour un couple de maintien élevé, évitant tout plongeon accidentel sous le poids de la broche.

Cette configuration permet une plongée précise et répétable, essentielle pour la qualité des assemblages en menuiserie et charpenterie.

DANS LA CONTINUITÉ de MPCNC

Les fraiseuses NALCNC-PRINT s’inscrivent dans la continuité des MPCNC (Most Printed CNC) de V1 Engineering (lancées en 2015 avec MPCNC et LowRider). Elles excellent sur matériaux tendres et applications comme gravure laser ou découpe plasma.

 V1 Ingénierie

 NALCNC

NALCNC-PRINT représente une évolution majeure : une version « PRO » et « ultra PRO » des MPCNC, entièrement repensée pour plus de robustesse, précision et polyvalence.

Avancées clés :

• Rigidité accrue (pièces en matériaux techniques + barres acier insérées),
• Précision améliorée (guidages sur gros tubes, vis à billes écrou rotatif, axe Z sur rails/patins),
• Polyvalence étendue (bois durs, aluminium passes légères, composites),
• Évolutivité et assemblage facilité (modularité, documentation détaillée).

Ainsi, NALCNC-PRINT conserve l'esprit accessible et DIY des MOST-PRINTED CNC tout en élevant les performances à un niveau adapté aux applications les plus exigeantes et à une utilisation intensive.  Chaque KIT NALCNC-PRINT permet de composer  des CNC complètes prêtes à l’emploi, configurables en grand format et très grand format. Des Fraiseuses CNC et des Centres de Fraisage CNC (3 et 4 axes)  performants, à des prix vraiment accessibles. Des nouvelles MPCNC optimisées pour des grandes réalisations, pour des grands projets.

KITs-DIY NALCNC-PRINT
